Et vindkryds i en gammel bygning kan føre vindkræfterne fra tag og facader sikkert ned i fundamentet. Her viser vi løsningen, som blev projekteret til Stårup Skole.
I forbindelse med nedtagningen af de indvendige vægge har der fra flere sider været bekymring angående de noget lange facader uden nogle tværgående indervægge til at stabilisere murværket. Bekymringerne går på, at hvis det blæser ind på taget vil trykket på tagfladen være så stort at kraften vil få facaden til at "lægge sig ned" som et korthus.
Måden man normalt håndterer problematikken på er ved at nedstøbe H-bjælker med passende mellemrum langs facadens inderside på begge sider af huset. Denne løsning har nogle indbygge problemstillinger som som vi helst vil undgå. For det første er der svært at få H-bjælkerne til at være tæt nok på murværket når fundamentet består af kampesten. Derudover er H-bjælker i den størrelse noget tungt stads der vil kræve ikke så lidt knofedt at få til at står nogenlunde. Slutteligt vil de skulle isoleres og dermed give nogle underlige linjer langs indervæggene.
Efter at have konsulteret et rådgivende ingeniørfirma viste det sig, at der var flere måde at håndtere vindtrykket på. Blandt løsningerne var muligheden for at etablere to vindkryds. Et vindkryds holder fast på bjælkelaget således at kræfterne fra vindtrykket ikke afsætte i facaden men via vindkrydset afsættes i fundamentet.

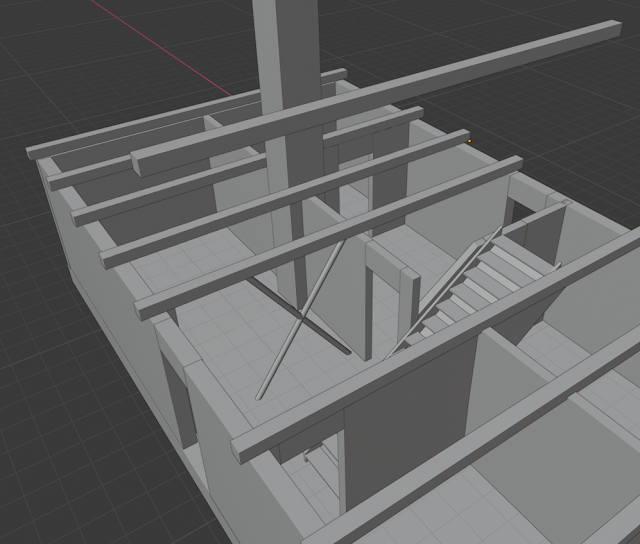

På tegningen er det ene vindkryds indtegnet. Det bliver monteret inden i væggen mellem køkken og entre. For at få vindkrydset fæstnet i fundamentet er der støbt en "bjælke" under isoleringen.

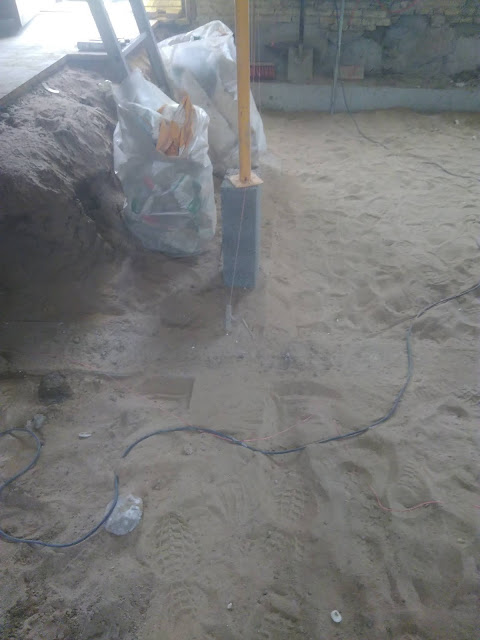

På billedet kan der anes en gevindstang der er fæstnet i betonen. Den er vinklet således at belastningen i vindkrydset bliver forplantet som et træk. Gevindstangen er 2 cm i diameter.
Til de to gevindstænger er der udviklet og produceret to beslag. Hvert beslag skal fæstnes på hver sin gevindstang. Fra beslaget skal der udgå to mindre gevindstænger der er vinklet 90 grader i forhold til gevindstængerne på det andet beslag. Dette forhindre gevindstængerne i at mødes i midten af krydset.

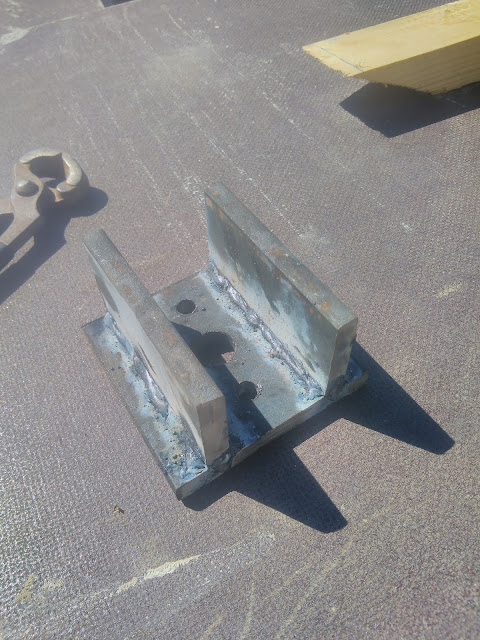

Beslaget ser ud som på billedet. Stålet er 1 cm tykt og selve beslaget måler 10×10 cm.

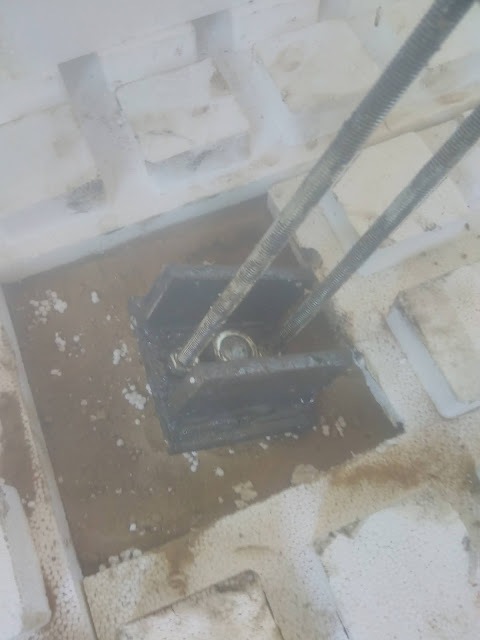

Beslaget er her monteret på gevindstangen der er fæstnet i betonen og de to mindre gevindstænger er ligeledes monteret.

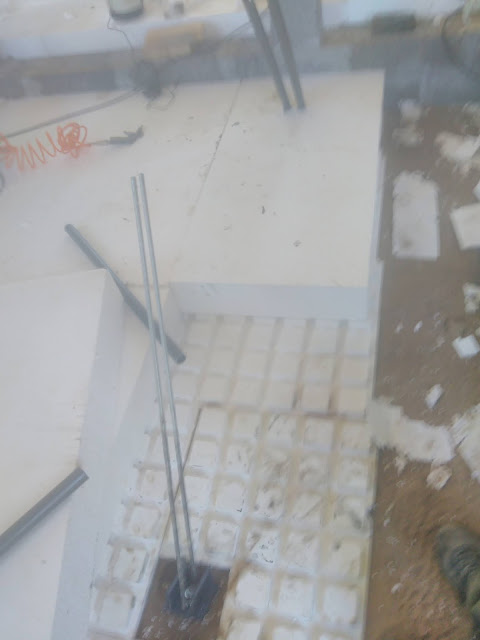

På billedet kan man ane begyndelsen på krydset. Beslagene ligger under isoleringen og skal derfor rustbeskyttes med noget zink-maling inden der støbes beton hen over flamingoen. Kuldebroen fra vindkrydset er meget, meget lille da det kun er de fire jernstænger der bryder isoleringen.
Til venstre ses vindkrydset efter isoleringen og armeringen var lagt og til højre ses lidt af vindkrydset efter betonen var fordelt. Gevindstængerne har fået lidt luft i et rør så de ikke hænger fast i betonpladen. Det skulle gerne være fundamentet der tager trækket og ikke gulvet.
For at hæfte vindkrydset til loftsbjælken skulle der designes nogle beslag. Jeg var omkring en 3-4 forskellige løsninger men endte med nedenstående da det både virker solidt, kan skjules i væggen og er relative nemt at konstruere. Der er benyttes samme stål som til beslagene i gulvet.
[Billede kunne ikke hentes fra hjemmesiden: c04_p02_i008.png]

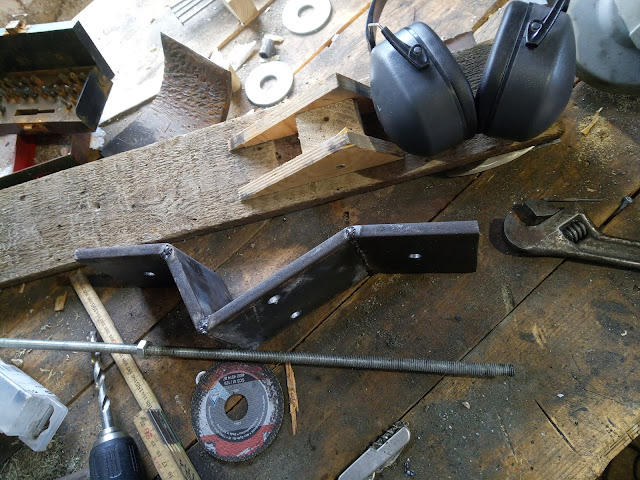

Det flade stålstykke blev cirka 80% gennemskåret med en vinkelsliber de tre steder hvor beslaget bøjer. Derefter kunne stålet bøjes uden opvarmning og efterfølgende svejses sammen der hvor vinkelsliberen havde været.
Da beslaget var kølet lidt ned kunne jeg bore de huller der var brug for. Hullerne i enderne er til montering på loftsbjælken mens hullerne i midten er til de to gevindstænger der udgør selve vindkrydset.

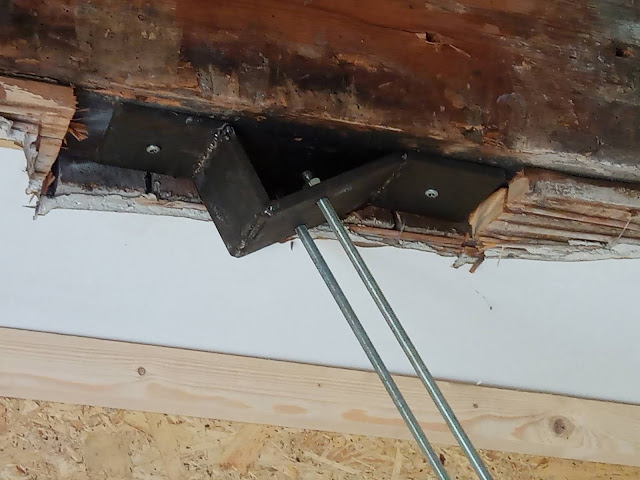

De små skruer skal skiftes ud med gevindstænger der går gennem hele loftsbjælken og beslaget skal rustbeskyttes men vinklen på krydset ser ud til at passe fint. Tak matematik.

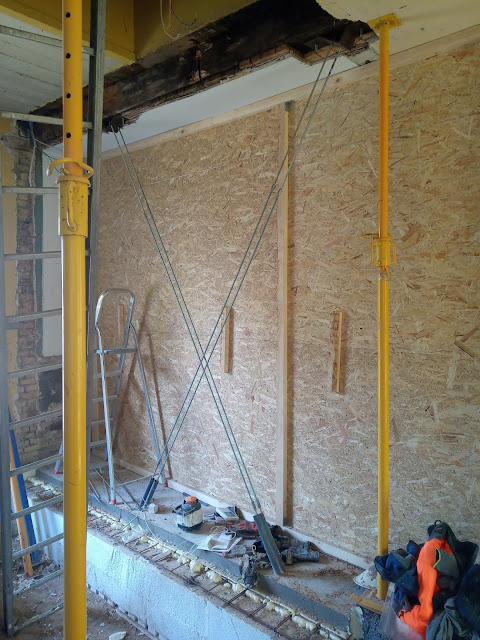

Ovenfor ses vindkrydset efter alt er blevet monteret og fastgjort. Gevindstængerne kan spændes op ved at stramme boltene i loft-beslagene.
Når vindtrykket fra taget forsøger at skubbe loftsbjælken skal enten den ene eller den anden del af vindkrydset rives i stykker før facaden belastes. Det er netop det vi gerne vil opnå og vi har samtidig undgået store H-bjælker nedstøbt langs facaden.
